磁鐵礦選礦設備的磁系按磁極的配置方式可分為開放型和閉合型磁系兩大類。所謂開放型磁系是指磁極在同一側做相鄰配置且磁極間無感應鐵磁介質的磁系。在這類磁系中，磁通通過磁極間的空氣氣隙路程長，磁路的磁阻大，因而這類磁系的磁場強度和磁場梯度不太高，即磁場力不太高，適于分選強磁性礦石或物料的弱磁場磁鐵礦選礦設備中。

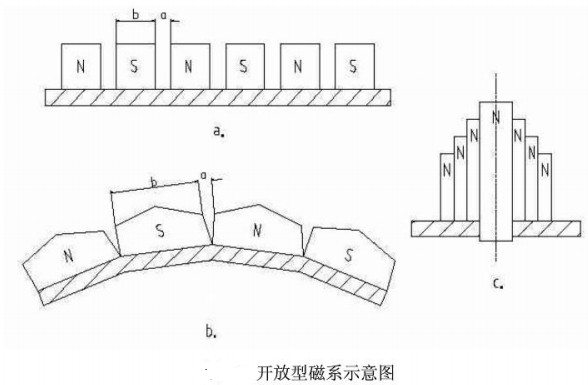

在開放型磁系中，磁極排列方式有平面排列、曲面排列、和塔形排列三種形式，如圖所示。

a、平而磁系b、曲而磁系c、塔形磁系

弱磁性礦物的比磁化率比強磁性礦物小得多，因此回收弱磁性礦物所需要的磁場力要比回收強磁性礦物大的多。開放型磁系的磁場強度和磁場梯度都小，因而磁場力小，滿足不了回收弱磁性礦物的要求。要使開放型磁系的選分空間產生很強的磁場力，只有高磁勢，這就需要消耗大量的金屬導線和高磁能的磁性材料。為解決上述問題可使用閉合型磁系，所謂閉合型磁系是指磁極做相對配置的磁系，且在磁極中間裝置有特殊形狀的聚磁介質（如表面帶齒的圓輥、帶齒的平板、圓球、細絲以及網等）。開放型磁系磁極之間如有聚磁介質（如帶齒的圓盤或者圓球等），則此類磁系也可稱為閉合型磁系。這些鐵磁介質在磁極的磁場中被磁化后變成為感應磁極。這些磁系中的磁極間的空氣間隙較小，磁通通過空氣隙的路程短，磁路的磁阻小，漏磁少，因而選分空間的磁場強度大，又由于聚磁介質具有特殊形狀，因而磁場梯度大，適用于選別弱磁性礦石的強磁場磁鐵礦選礦設備，因此本文研制的永磁高梯度磁選機采用附加了聚磁介質的開放型磁系，又由于高梯度磁選機分選原理的要求，采用曲面磁系。
